défi assemblage

defi1

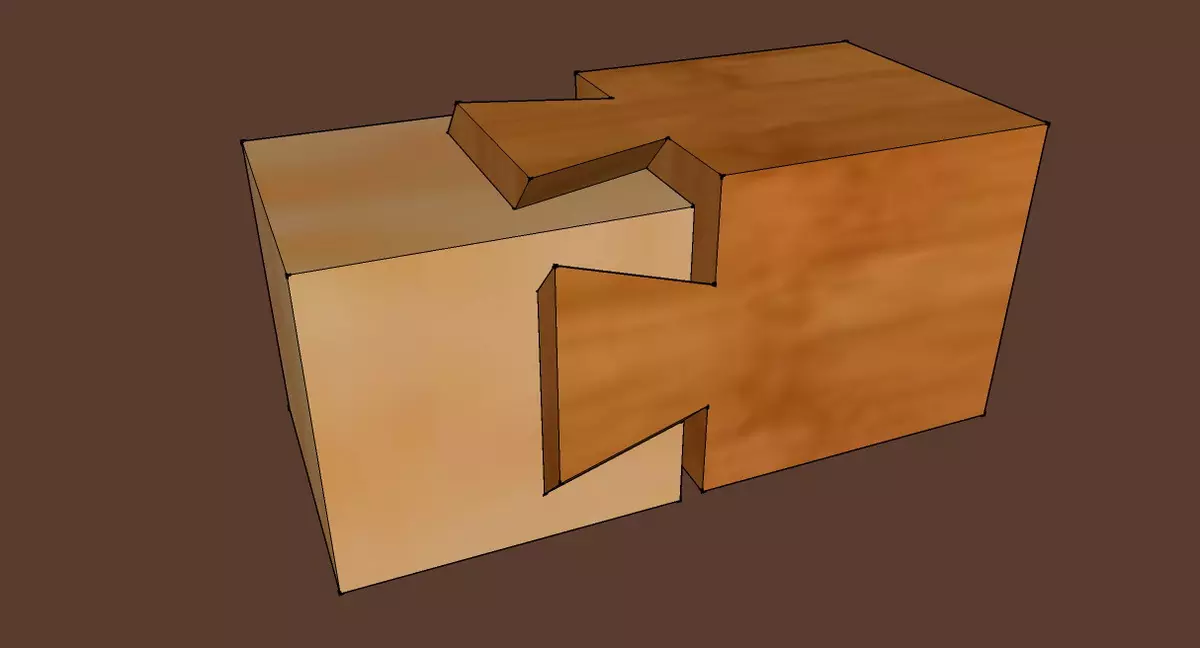

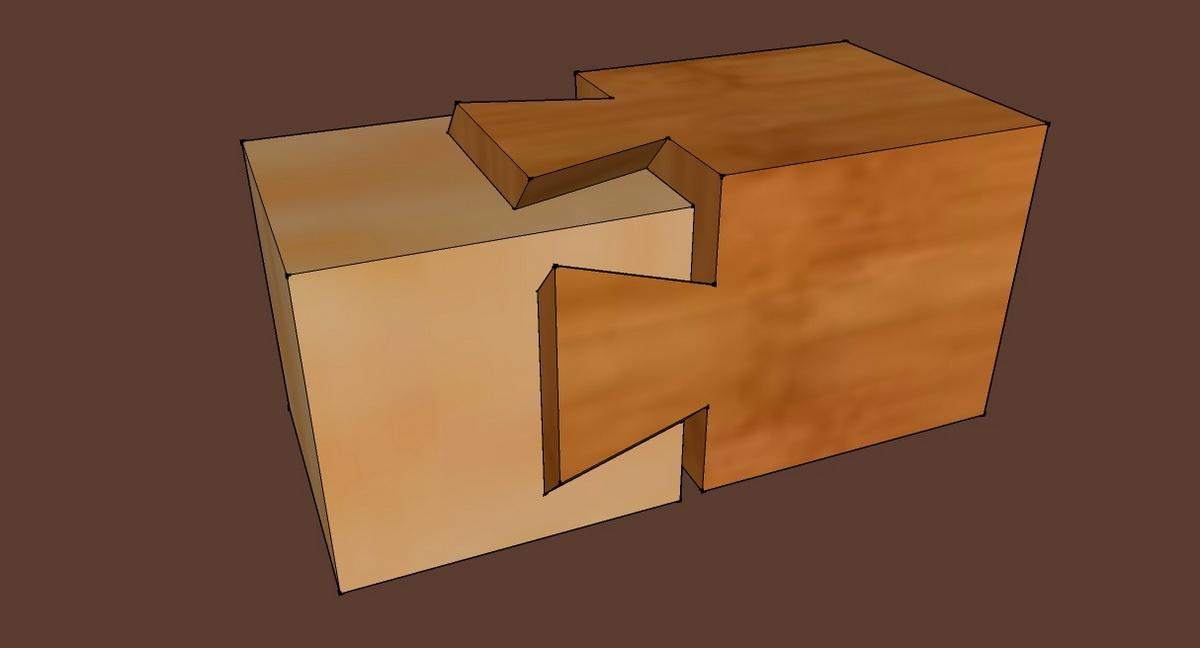

Comment réaliser cet assemblage qui parait à première vue impossible?

Quelques précisions :

   Il y a seulement 2 blocs de bois et il n'y a pas de magie ! Vous pouvez m'envoyer vos suggestions en laissant un commentaire. Si vous préférez envoyer une photo ou un fichier sketchup ,utilisez le formulaire de contact.

   Question subsidiaire : A part la beauté de la réalisation, y voyez vous la moindre utilité?



Mise à jour du 12 décembre : Atention! Pour ceux qui veulent chercher par eux même, la solution se trouve au bas de cette page dans les commentaires. Vous pouvez aussi télécharger le fichier sketchup. Un peu dans le même style vous pouvez aussi consulter ce casse tête.



{jcomments on}

My comments S'abonner RSS
Gravatar
Dominique 1 year 11 months
Bonjour


Y aurait-il possibilité d'avoir un plan coé d'exécution Je ne travail pas avec sketchup !
Merci de votre aide

0
Gravatar
GSM Abdelkader 2 months 4 days
Salutation!
je pense que ça s'appelle Enture a queue d'arrond

-1
Gravatar
GSM Abdelkader 2 months 4 days
Et ça s'assemble par glissement :)
0
Masquer le formulaire de commentaire
:confused: :cool: :cry: :laugh:
:lol: :normal: :blush: :rolleyes:
:sad: :shocked: :sick: :sleeping:
:smile: :surprised: :tongue: :unsure:
:whistle: :wink:

10000 caractères restants


S'abonner

Rapporter

My comments

Commentaires

+1 # Lolo 10-12-2010 12:33
Je crois bien que j'ai ma petite idée...
# Zol2010 10-12-2010 12:37
Bonjour Nicolas!

petite question: les queues d'aronde sont sur les 4 faces? :o

concernant l'intérêt, à part assembler de manière esthétique deux blocs en bois de bout (collage impossible dans cette configuration). . avec une traction en sens opposée pour que l'assemblage tienne, je ne vois pas??? :-?

je réfléchis quant la la réalisation! vivement le we!!


Olivier
# diomedea 10-12-2010 13:10
Bonjour
Moi je sais! ;-)
# laurent 10-12-2010 14:54
à la scie à ruban pour les femelles aucun problème on les scies de face mais pour les mâles faut d'abord scier de côté puis de face
# copain des copeaux 10-12-2010 15:37
Oui les queues d'arondes sont sur les 4 faces.

Ce n'est pas tant la réalisation des pièces qui pose problème mais leur assemblage une fois réalisées...


Bravo à Diomedea, Sylvain, Lolo, Jean, Chado et silure36 qui m'ont envoyé la solution à l'aide du formulaire de contact. J'attends un petit peu avant de la publier histoire que les autres aient le temps de chercher.
+19 # copain des copeaux 12-12-2010 10:37

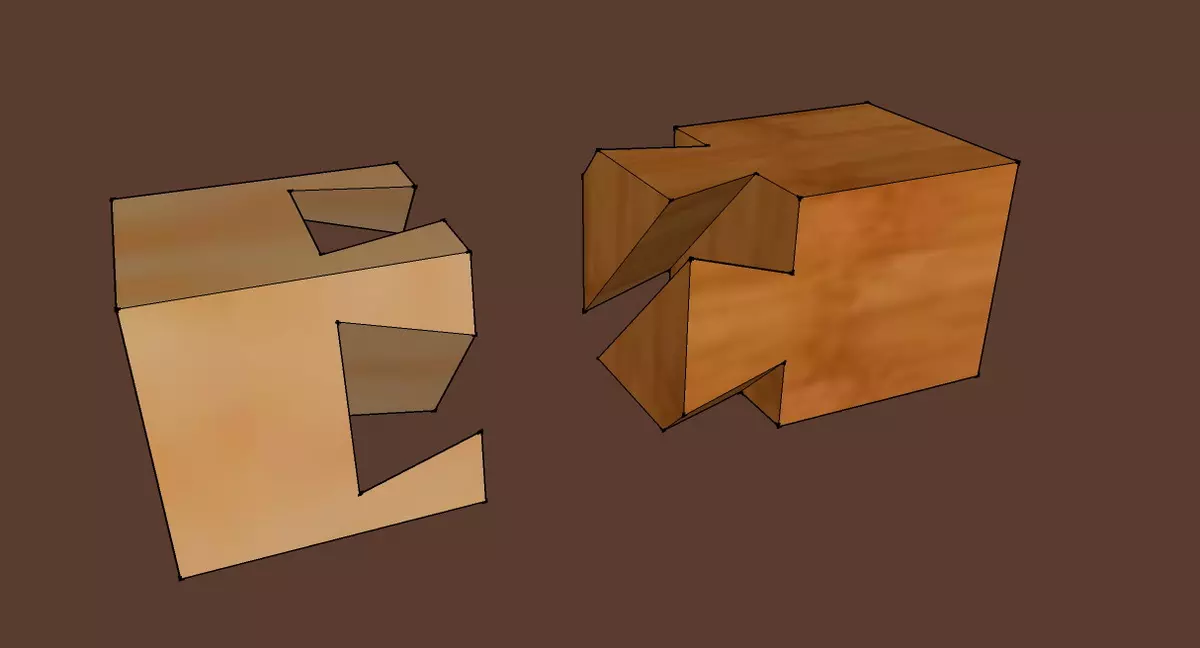

Merci à tous ceux qui ont participé et bravo à ceux qui ont trouvé! Voici la solution :
+1 # laurent 12-12-2010 11:39
joly, j'avais pas vu ça comme ça :-x
encore bravo :lol:
+2 # Jacques31 13-12-2010 06:59
Belle illusion de réalisation ou belle réalisation d'illusion.
Comme tous les articles antérieurs, belle présentation, et grosse énigme du WE !!!
# agapia 13-12-2010 13:30
durrrrrrrrrrrrr les gars! Bravo!
# chado 14-12-2010 08:31
Moi je sais, car je l'ai fabriqué il y a déjà 40 ans. Queues d'arondes // à la diagonale du carré de section.

Si vous voulez plus compliqué et sans illusion de façade, rechercher sur le net "Nijiri Arigata" queues d'arondes pas compliquées à faire si on a de la précision au traçage et au sciage.
Tous les angles des queues d'aronde sont à 75°. Il n'y a pas d'angles droits.
# Julien 15-12-2010 13:00
Marrant j'étais parti sur piste complètement différente avec une queue d'aronde le long d'un cercle, à usiner sur une fraiseuse avec un table tournante.
Pour emboiter les pièces, il faudrait aligner les queues d'aronde et tourner autour d'un axe horizontale sur l'illustration de l'article.
+1 # copain des copeaux 16-12-2010 08:43
"lebruant" m'a écrit que "l'utilisation de cet assemblage ( japonais) sert à "rempiéter" des poteaux qui ont été détériorés à leur base".
Personnellement, j'aurais peur que l'assemblage glisse...
+1 # bricoleurcycliste 21-12-2010 14:46
Casse-tête déjà posé dans un journal du "Bouvet", super revue.
# Serge... du Québec 28-04-2012 16:16
Je viens de découvrir votre site que je trouve très intéressant... Bravo
# pates 18-05-2012 18:31
A la recherche de plan pour réaliser un himitsu-bako :cry: je viens de tomber sur votre site.Trop bien, ludique et tout .... je ne manquerai pas d'y revenir.
et pour la boite magique ????
un beau défi non ;-)
# Eli Koïdal 13-12-2012 08:19
Je ne sais si tu as donné la solution, mais à mon humble avis je procéderais de la façon suivante. Je façonne les arondes sur des morceaux de bois distincts larges d'une dizaine de centimètres et assez épais (profondeur de l'aronde égale au plein) . Je les emboite. Je trace en oblique des arondes
un cube et je scie. D'ailleurs je vais l'essayer. Merci pour tout et à bientôt.
# Eli Koïdal 13-12-2012 08:19
Je ne sais si tu as donné la solution, mais à mon humble avis je procéderais de la façon suivante. Je façonne les arondes sur des morceaux de bois distincts larges d'une dizaine de centimètres et assez épais (profondeur de l'aronde égale au plein) . Je les emboite. Je trace en oblique des arondes
un cube et je scie. D'ailleurs je vais l'essayer. Merci pour tout et à bientôt.
# copain des copeaux 13-12-2012 14:23
La solution est en image dans les commentaires (le sixième en partant du haut) ;-)
# Eli Koïdal 14-12-2012 10:17
Bonjour Nicolas. Oui j'avais bien vu la solution en image, mais j'avais cru comprendre que les arondes étaient faites directement dans un cube. Merci pour tout. : :-* :sigh:
# roland400 04-02-2013 12:13
Roland400 lorsque j'ai passer mon cap d'ajusteur en 1955 c'est le probleme de dessin que l on a eue que de souvenir pour info j' ai 78 ans
# Eli Koïdal 04-02-2013 20:01
Et bonne mémoire..roland 400. Mais il est vrai que l'on se rapelle toujours de l'apprentissage du métier enseigné par des maîtres compétents. :-)
# evilghost 21-11-2013 00:02
sérieux génial il me faut le plan pour le reproduire!!! ;-)
# copain des copeaux 25-11-2013 20:22
Il suffit de cliquer sur "télécharger le fichier sketchup" dans le texte de l'article.
# JLuc69 31-12-2013 09:17
Il y a aussi cette solution : www.youtube.com/watch?v=YpuV9ZdHHlY

Certe, elle ne sert à rien si ce n'est l'estetique :-*
En plus, ne faites pas comme le gars de la vidéo au niveau sécurité :P
# lecharpentier 29-12-2014 01:07
http://thecarpentryway.blogspot.fr/2012/12/chasing-transcendence.html
Encore quelques unes pour le plaisir des yeux :lol:
